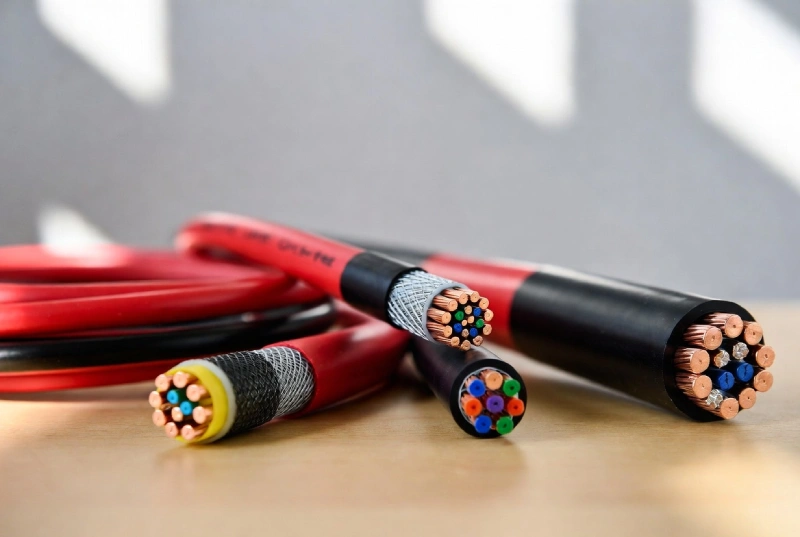

چطور میتوانیم ضخامت سیم مناسب (مثلاً برای یک پریز، کولر یا روشنایی ساختمان) را مشخص کنیم؟
در ساختن خانه یا بازسازی سیمکشی هر بخش از ساختمان از چه سیمی استفاده کنیم؟ سیم خیلی نازک انتخاب کنید، خطر آتشسوزی و ذوب شدن عایق را به جان میخرید. سیم خیلی کلفت انتخاب کنید، هزینه اضافی پرداخته و نصب را برای خودتان دشوار کردهاید. پس چاره چیست؟
تعیین ضخامت مناسب سیم، یک علم دقیق و در عین حال قابل یادگیری است. در این مقاله، قصد داریم به زبانی ساده و کاربردی به شما آموزش دهیم که چطور برای مصرفکنندههای رایج در یک ساختمان مسکونی مانند پریزهای عمومی، کولر آبی، کولر گازی و مدار روشنایی، ضخامت سیم و کابل مناسب را مشخص کنید.
ضخامت سیم، که با واحد میلیمتر مربع (mm²) نشان داده میشود، در واقع بیانگر ضخامت هادی مسی داخل سیم است. هرچه این عدد بزرگتر باشد، سیم ضخیمتر است و توانایی عبور جریان بیشتری را دارد. قانون طلایی در اینجا این است که هر مصرفکننده الکتریکی، یک جریان مشخص (بر حسب آمپر) از شبکه میکشد و سیم باید بتواند این جریان را بدون گرم شدن بیش از حد تحمل کند.
در ادامه، اصول پایه و سپس روش محاسبه برای هر یک از مصرفکنندههای رایج را با هم بررسی میکنیم.
اصول پایه محاسبه توان، ولتاژ، جریان و ضخامت
پیش از هر چیز، باید با یک رابطه ساده فیزیکی آشنا شویم. در مدارهای برق ساختمان، رابطه بین توان مصرفی (وات)، ولتاژ (ولت) و جریان (آمپر) به این صورت است:
جریان (آمپر) = توان (وات) ÷ ولتاژ (ولت)
ولتاژ برق تک فاز در ساختمانهای مسکونی ایران، ۲۲۰ ولت است. بنابراین اگر بدانید توان یک دستگاه چند وات است (معمولاً روی پلاک دستگاه درج شده است)، به راحتی میتوانید جریان آن را محاسبه کنید. برای مثال، یک کولر گازی ۲۰۰۰ واتی، جریانی برابر با ۹ آمپر خواهد داشت (۲۰۰۰ تقسیم بر ۲۲۰). حالا که جریان را دارید، نوبت به انتخاب سیم میرسد.
جدول استاندارد انتخاب ضخامت سیم مسی بر اساس جریان مجاز (برای سیمهای نصب شده در داخل لوله و در دمای حداکثر ۳۵ درجه) به طور خلاصه به این صورت است:
- سیم با ضخامت ۱.۵ میلیمتر مربع، حداکثر جریان مجاز حدود ۱۲ تا ۱۵ آمپر را تحمل میکند.
- سیم با ضخامت ۲.۵ میلیمتر مربع، حداکثر جریان مجاز حدود ۱۹ تا ۲۴ آمپر را تحمل میکند.
- سیم با ضخامت ۴ میلیمتر مربع، حداکثر جریان مجاز حدود ۲۶ تا ۳۲ آمپر را تحمل میکند.
- سیم با ضخامت ۶ میلیمتر مربع، حداکثر جریان مجاز حدود ۳۴ تا ۴۱ آمپر را تحمل میکند.
این اعداد تقریبی هستند و برای کار عملی در یک ساختمان مسکونی بسیار مفید و کاربردی میباشند.
اما یک نکته حیاتی دیگر هم وجود دارد. ضخامت سیم را نباید فقط بر اساس جریان عادی مصرفکننده تعیین کرد. بلکه باید بر اساس جریان نامی کلید حفاظتی (مینیاتوری) که از آن مدار محافظت میکند، انتخاب شود. کلید مینیاتوری وظیفه دارد در صورت افزایش جریان از حد مجاز، مدار را قطع کند. بنابراین سیم باید بتواند جریانی برابر با جریان نامی کلید را تحمل کند، تا کلید قبل از اینکه سیم بیش از حد گرم شود، عمل کند. در ساختمانهای مسکونی، برای مدار روشنایی معمولاً از کلید ۱۰ آمپر، برای مدار پریزهای عمومی از کلید ۱۶ آمپر، و برای مدارهای اختصاصی کولرها و تجهیزات پرمصرف از کلیدهای ۲۰ یا ۲۵ آمپر استفاده میشود.
ضخامت سیم مناسب برای روشنایی ساختمان
مدار روشنایی شامل انواع لامپها، چراغها و آباژورها میشود. مصرف برق در این مدار نسبت به سایر مدارها بسیار پایین است. حتی اگر از تعداد زیادی چراغ الایدی استفاده کنید، مجموع توان آنها به ندرت از ۵۰۰ وات فراتر میرود. با این حال، نکته مهم این است که مدار روشنایی توسط یک کلید مینیاتوری ۱۰ آمپر محافظت میشود. بر اساس قانونی که گفتیم، سیم این مدار باید توانایی تحمل جریان ۱۰ آمپر را داشته باشد. سیم ۱.۵ میلیمتر مربع با حداکثر جریان مجاز ۱۲ تا ۱۵ آمپر، به راحتی از پس این کار برمیآید. بنابراین استاندارد طلایی برای سیمکشی مدار روشنایی در ساختمانهای مسکونی، استفاده از سیم مسی با ضخامت ۱.۵ میلیمتر مربع است. استفاده از سیم ۲.۵ میلیمتر برای روشنایی نه تنها ضرورتی ندارد، بلکه هزینه را افزایش داده و کار در باکسهای پریز و کلید را به دلیل ضخامت سیم دشوار میکند. فقط به خاطر داشته باشید که اگر در مسیری پر از چراغهای قدیمی رشتهای با توان بالا دارید، حتماً مجموع توان را محاسبه کنید، اما در ساختمانهای مدرن امروزی، ۱.۵ میلیمتر برای روشنایی کاملاً استاندارد و کافی است.
ضخامت سیم مناسب برای پریزهای برق
پریزهای برق عمومی در منازل، محل اتصال انواع لوازم خانگی مانند تلویزیون، یخچال، ماشین لباسشویی، جاروبرقی، اتو و سشوار هستند. تنوع مصرف در این پریزها بالاست و گاهی ممکن است چند وسیله پر مصرف به یک خط پریز متصل شوند. مدار پریزهای عمومی توسط یک کلید مینیاتوری ۱۶ آمپر محافظت میشود. این کلید در صورت افزایش جریان از ۱۶ آمپر، مدار را قطع میکند. بنابراین سیمی که برای این مدار استفاده میشود، باید توانایی تحمل جریان حداقل ۱۶ آمپر را داشته باشد. سیم ۱.۵ میلیمتر با حداکثر جریان ۱۲ تا ۱۵ آمپر، برای این منظور کافی نیست و در مرز توانایی خود قرار میگیرد. اما سیم ۲.۵ میلیمتر با حداکثر جریان ۱۹ تا ۲۴ آمپر، گزینه مناسبی است. بنابراین استاندارد رایج و صحیح برای سیمکشی پریزهای عمومی در ساختمانهای مسکونی، استفاده از سیم مسی با ضخامت ۲.۵ میلیمتر مربع است. این سیم به خوبی میتواند جریان ۱۶ آمپری کلید مینیاتوری را تحمل کند و در صورت اتصال چند وسیله نسبتاً پر مصرف، دچار مشکل نمیشود.
ضخامت سیم مناسب برای کولر آبی
کولرهای آبی که همچنان در بسیاری از مناطق ایران پرکاربرد هستند، از دو موتور اصلی تشکیل شدهاند: یک موتور برای پمپ آب (معمولاً توان پایین، حدود ۱۲۰ تا ۲۰۰ وات) و یک موتور اصلی برای چرخاندن پروانه (معمولاً توان ۴۰۰ تا ۷۵۰ وات). مجموع توان یک کولر آبی متوسط حدود ۶۰۰ تا ۹۰۰ وات است. با تقسیم این عدد بر ولتاژ ۲۲۰ ولت، جریان کشیده شده توسط کولر حدود ۲.۷ تا ۴ آمپر محاسبه میشود. این جریان بسیار پایین است و حتی سیم ۱.۵ میلیمتر هم میتواند آن را به راحتی تحمل کند. اما چرا تقریباً همه برقکارها برای کولر آبی از سیم ۲.۵ میلیمتر استفاده میکنند؟ دلیل اصلی به کلید مینیاتوری و مسیر طولانی برمیگردد. کولر آبی معمولاً روی پشت بام نصب میشود و مسیر سیمکشی از تابلو برق طبقه پایین تا پشت بام میتواند بسیار طولانی باشد. در مسیرهای طولانی، افت ولتاژ اتفاق میافتد. برای کاهش این افت ولتاژ و همچنین اطمینان از اینکه کلید مینیاتوری (که معمولاً ۲۰ یا ۲۵ آمپر برای کولر آبی در نظر گرفته میشود) عملکرد صحیحی داشته باشد، از سیم ۲.۵ میلیمتر استفاده میشود. ضمن اینکه کولر آبی در لحظه استارت (روشن شدن) جریان راهاندازی بالایی دارد که چند برابر جریان عادی است و سیم ۲.۵ میلیمتر در برابر این ضربه مقاومت بهتری دارد. بنابراین برای سیمکشی کولر آبی، توصیه اکید ما استفاده از سیم مسی با ضخامت ۲.۵ میلیمتر مربع است.
ضخامت سیم مناسب برای کولر گازی (اسپلیت)
کولرهای گازی یا همان اسپلیتها، در سالهای اخیر محبوبیت زیادی پیدا کردهاند. مصرف برق آنها بسته به ظرفیت (تعداد هزار بیتییو یا BTU) بسیار متفاوت است. برای یک کولر گازی ۹۰۰۰ بیتییو (واحد حرارتی بریتانیا)، توان مصرفی حدود ۹۰۰ تا ۱۰۰۰ وات است که جریانی معادل ۴ تا ۴.۵ آمپر ایجاد میکند. برای کولر گازی ۱۲۰۰۰ بیتییو، توان حدود ۱۲۰۰ تا ۱۴۰۰ وات و جریان حدود ۵.۵ تا ۶.۵ آمپر است. برای کولر گازی ۱۸۰۰۰ بیتییو، توان حدود ۱۸۰۰ تا ۲۰۰۰ وات و جریان حدود ۸ تا ۹ آمپر است. برای کولر گازی ۲۴۰۰۰ بیتییو، توان حدود ۲۴۰۰ تا ۲۸۰۰ وات و جریان حدود ۱۱ تا ۱۳ آمپر خواهد بود. همانطور که مشاهده میکنید، حتی بزرگترین کولر گازی خانگی نیز جریانی کمتر از ۱۶ آمپر دارد و از این نظر، سیم ۲.۵ میلیمتر برای همه آنها کافی به نظر میرسد. اما مانند کولر آبی، دو نکته مهم وجود دارد. اولاً جریان راهاندازی کمپرسور کولر گازی بسیار بالاست و میتواند مشکلاتی ایجاد کند. ثانیاً مسیر سیمکشی تا کولر گازی (یونیت خارجی) ممکن است طولانی باشد. به همین دلیل و برای اطمینان بیشتر و همچنین هماهنگی با کلید مینیاتوری ۲۰ آمپری که معمولاً برای این مدار در نظر گرفته میشود، استاندارد پیشنهادی برای کولر گازی تا ظرفیت ۱۸۰۰۰ بیتییو، سیم ۲.۵ میلیمتر است. برای کولرهای گازی با ظرفیت ۲۴۰۰۰ بیتییو و بالاتر که مصرف بالاتری دارند، بهتر است از سیم ۴ میلیمتر مربع استفاده شود.
نقش فاصله و افت ولتاژ در انتخاب ضخامت سیم
یکی از نکاتی که اغلب نادیده گرفته میشود، تأثیر طول مسیر سیمکشی بر انتخاب ضخامت است. هر چه مسیر طولانیتر باشد، افت ولتاژ بیشتری رخ میدهد. افت ولتاژ یعنی اینکه ولتاژی که به دستگاه میرسد، کمتر از ولتاژ ۲۲۰ ولت استاندارد است. این کاهش ولتاژ باعث میشود دستگاه توان کمتری تولید کند، جریان بیشتری بکشد و در نهایت گرم شود و طول عمرش کاهش یابد. استانداردهای بینالمللی میگویند که افت ولتاژ در مسیر نباید از ۳ تا ۵ درصد بیشتر شود. در عمل، برای مسیرهای کوتاه (تا حدود ۳۰ متر)، همان ضخامتی که بر اساس جریان تعیین کردیم (مثلاً ۲.۵ میلیمتر برای پریز) کافی است. اما اگر مسیر شما طولانی است، مثلاً از تابلو برق طبقه همکف تا پشت بام برای کولر آبی، یا از تابلو تا حیاط خلوت برای روشنایی باغ، باید ضخامت را یک یا دو سایز بزرگتر انتخاب کنید. برای مثال، برای یک کولر آبی در فاصله ۵۰ متری، به جای ۲.۵ میلیمتر، از سیم ۴ میلیمتر استفاده کنید. برای روشنایی باغ در فاصله ۶۰ متری که با سیم ۱.۵ میلیمتر شروع کردهاید، به ۲.۵ میلیمتر ارتقا دهید. این کار کمی هزینه اولیه را بالا میبرد، اما از بروز مشکلات بعدی و مصرف بیشتر برق جلوگیری میکند. یک قانون سرانگشتی ساده این است که اگر طول مسیر از ۳۰ متر بیشتر شد، سایز سیم را یک سایز بزرگتر انتخاب کنید و اگر از ۶۰ متر بیشتر شد، دو سایز بزرگتر انتخاب نمایید.
نقش کلید مینیاتوری در تعیین ضخامت سیم
شاید برایتان جالب باشد که بدانید در بسیاری از موارد، کلید مینیاتوری است که تعیین میکند چه سیمی باید استفاده کنید، نه خود مصرفکننده. به این دلیل که کلید مینیاتوری وظیفه محافظت از سیم را دارد. اگر سیمی نازک باشد و کلید آمپری بالایی داشته باشد، در زمان اتصال کوتاه یا اضافه بار، سیم قبل از کلید میسوزد. بنابراین رابطه بین کلید و سیم باید به این صورت باشد: جریان نامی کلید، از حداکثر جریان قابل تحمل سیم کمتر یا مساوی باشد. در عمل، برای یک سیم ۱.۵ میلیمتر، حداکثر میتوان از کلید ۱۰ یا ۱۳ آمپر استفاده کرد. برای سیم ۲.۵ میلیمتر، حداکثر کلید ۱۶ یا ۲۰ آمپر مناسب است. برای سیم ۴ میلیمتر، حداکثر کلید ۲۵ یا ۳۲ آمپر توصیه میشود. و برای سیم ۶ میلیمتر، میتوان از کلید ۴۰ آمپر استفاده کرد. در ساختمانهای مسکونی استاندارد ایران، معمولاً از این ترکیب استفاده میشود: مدار روشنایی با سیم ۱.۵ میلیمتر و کلید ۱۰ آمپر، مدار پریز عمومی با سیم ۲.۵ میلیمتر و کلید ۱۶ آمپر، مدار کولر آبی با سیم ۲.۵ میلیمتر و کلید ۲۰ آمپر، و مدار کولر گازی بسته به ظرفیت با سیم ۲.۵ یا ۴ میلیمتر و کلید ۲۰ یا ۲۵ آمپر.
اشتباهات رایج در انتخاب ضخامت سیم
متأسفانه اشتباهات زیادی در این زمینه دیده میشود که برخی از آنها بسیار خطرناک هستند. اولین و رایجترین اشتباه، استفاده از سیم ۱.۵ میلیمتر برای پریزهای عمومی است. این کار باعث میشود با اتصال چند وسیله معمولی مانند اتو و جاروبرقی، سیم بیش از حد گرم شود و خطر آتشسوزی ایجاد گردد. اشتباه دوم، استفاده از سیم ۲.۵ میلیمتر برای کل مدار روشنایی نیست (این کار اشتباه نیست، فقط اضافی و پرهزینه است) اما استفاده از سیم ۱.۵ میلیمتر برای دستگاهی مانند کولر گازی ۲۴۰۰۰ بیتییو حتماً اشتباه است و به زودی خود را نشان میدهد. اشتباه سوم، نادیده گرفتن طول مسیر است. خیلی از برقکارها برای یک مسیر ۸۰ متری پشت بام نیز از همان سیم ۲.۵ میلیمتر استفاده میکنند که نتیجه آن افت ولتاژ شدید و کار نکردن صحیح کولر است. اشتباه چهارم، استفاده از سیمهای بدون استاندارد و تقلبی است. سیمی که روی آن درج شده ۲.۵ میلیمتر اما در واقع هادی مسی نازکتر و عایق بیکیفیتی دارد، عملکردی مشابه سیم ۱.۵ میلیمتر دارد و بسیار خطرناک است. این سیمها معمولاً با قیمت پایینتر فروخته میشوند اما ضررهای آنها قابل جبران نیست. اشتباه آخر، بیتوجهی به سیم ارت است. برای پریزها و تجهیزات فلزی مانند کولر آبی و بدنه کولر گازی، حتماً باید سیم ارت با همان ضخامت سیم فاز یا حداقل نصف آن کشیده شود. سیم ارت نقش حیاتی در ایمنی جان شما دارد.
جمعبندی
در این مقاله، یاد گرفتیم که تعیین ضخامت مناسب سیم بر اساس سه عامل اصلی انجام میشود: جریان مصرفی دستگاه، جریان نامی کلید مینیاتوری محافظ، و طول مسیر سیمکشی. برای یک ساختمان مسکونی معمولی با مسیرهای کوتاه تا متوسط، میتوان از راهنمای عملی زیر استفاده کرد. برای مدار روشنایی، از سیم ۱.۵ میلیمتر به همراه کلید ۱۰ آمپر استفاده کنید. برای پریزهای عمومی، سیم ۲.۵ میلیمتر با کلید ۱۶ آمپر بهترین گزینه است. برای کولر آبی، سیم ۲.۵ میلیمتر با کلید ۲۰ آمپر توصیه میشود و اگر مسیر طولانی است، سیم ۴ میلیمتر را جایگزین کنید. برای کولر گازی تا ۱۸۰۰۰ بیتییو، سیم ۲.۵ میلیمتر با کلید ۲۰ آمپر کافی است. برای کولر گازی ۲۴۰۰۰ بیتییو، از سیم ۴ میلیمتر با کلید ۲۵ آمپر استفاده کنید. برای کولر گازی بالاتر از ۲۴۰۰۰ بیتییو، حتماً سیم ۶ میلیمتر و کلید ۳۲ آمپر را در نظر بگیرید. به یاد داشته باشید که این یک راهنمای عمومی است و در پروژههای خاص یا مسیرهای بسیار طولانی، محاسبه دقیق توسط مهندس برق ضروری است. ایمنی در برق، هیچ جای اغماض ندارد. انتخاب صحیح ضخامت سیم، سرمایهگذاری بر روی ایمنی، طول عمر تجهیزات و آرامش خاطر شما برای سالهای سال است.
