انواع سایز سیم و کابل برق و کاربرد آنها

سیم و کابل‌های برق، اجزای اساسی هر سیستم الکتریکی هستند که وظیفه انتقال جریان الکتریکی را بر عهده دارند. سایزبندی سیم و کابل‌ها بر اساس سطح مقطع هادی (معمولاً به میلی‌متر مربع، mm²) تعیین می‌شود و مستقیماً با ظرفیت تحمل جریان (آمپر)، طول مسیر، نوع نصب (توکار یا روکار) و شرایط محیطی مانند دما و رطوبت مرتبط است. انتخاب سایز نامناسب می‌تواند منجر به گرمای بیش از حد، افت ولتاژ یا حتی آتش‌سوزی شود. در ایران، استانداردهای ملی (مانند ISIRI) و IEC برای سایزبندی استفاده می‌شود، و سایزها معمولاً از ۰.۲۵ mm² تا ۵۰۰ mm² یا بیشتر متغیر هستند.

سیم‌ها معمولاً تک‌رشته یا چندرشته‌ای (افشان) هستند و برای مصارف ساده‌تر به کار می‌روند، در حالی که کابل‌ها چندرشته‌ای با عایق و غلاف محافظ هستند و برای کاربردهای سنگین‌تر مناسب‌اند. در ادامه، انواع سایزهای رایج سیم و کابل برق را همراه با کاربردها و ظرفیت جریان تقریبی (بر اساس نصب توکار در دمای ۳۰ درجه سانتی‌گراد) بررسی می‌کنیم. این اطلاعات بر اساس جداول استاندارد مهندسی برق گردآوری شده است.

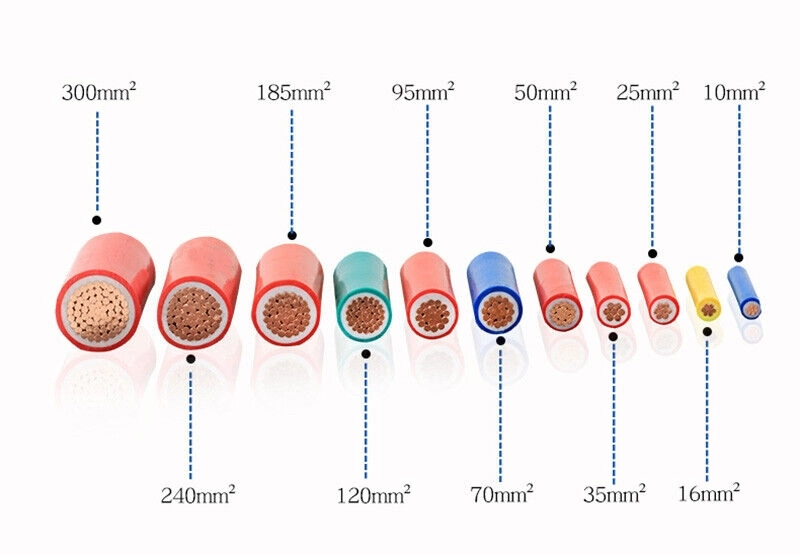

تفاوت انواع و سایز سیم و کابل برق

بسیاری از افراد سیم و کابل را یکی می‌دانند، اما تفاوت‌های ساختاری و کاربردی مهمی دارند:

• سیم:
  یک هادی فلزی (معمولاً مسی یا آلومینیومی) که ممکن است تک‌رشته (مفتول، سخت و غیرقابل انعطاف) یا چندرشته‌ای (افشان، انعطاف‌پذیر) باشد. فاقد غلاف خارجی محافظ است و فقط یک لایه عایق نازک PVC یا سیلیکونی دارد.
  مزایا: سبک، ارزان، نصب آسان در فضاهای محدود.
  معایب: مقاومت کم در برابر ضربه، رطوبت و عوامل محیطی.
  کاربرد: مصارف داخلی ساختمان مانند سیم‌کشی لامپ، کلید، پریز و مدارهای کنترل.
  سایز معمول: ۰.۵ تا ۶ mm² (برای جریان‌های کم تا متوسط).
  مثال: سیم ۱.۵ mm² افشان برای اتصال لامپ سقفی.
• کابل:
  مجموعه‌ای از چند سیم (معمولاً ۲، ۳، ۴ یا بیشتر) که هر کدام عایق جداگانه دارند و همه در یک غلاف خارجی محافظ (PVC، XLPE یا لاستیکی) قرار گرفته‌اند. این غلاف از کابل در برابر ضربه، رطوبت، مواد شیمیایی و حرارت محافظت می‌کند.
  مزایا: مقاوم‌تر، مناسب برای محیط‌های سخت، طول عمر بالاتر.
  معایب: سنگین‌تر، گران‌تر، نیاز به فضای بیشتر برای نصب.
  کاربرد: مصارف خارجی، صنعتی، دفن در خاک یا کشیدن در کانال.
  سایز معمول: ۱.۵ تا ۵۰۰ mm² (برای جریان‌های متوسط تا بسیار بالا).
  مثال: کابل ۴×۲.۵ mm² NYY برای تغذیه پریزهای آشپزخانه.
• جنس هادی (مسی یا آلومینیومی):
  هر دو سیم و کابل می‌توانند مسی (رسانایی الکتریکی بالاتر، انعطاف‌پذیرتر، گران‌تر، مقاوم در برابر خوردگی) یا آلومینیومی (سبک‌تر، ارزان‌تر، رسانایی کمتر، مناسب برای خطوط هوایی و مسافت‌های طولانی) باشند.
  نکته: برای یک جریان مشخص، سایز آلومینیومی باید ۱.۵ تا ۲ برابر سایز مسی باشد.

جدول سایز سیم و کابل برق بر اساس سطح مقطع

جدول زیر، سایزهای رایج، نوع (سیم یا کابل)، ظرفیت جریان تقریبی (آمپر) برای نصب توکار و روکار، و کاربردهای اصلی را نشان می‌دهد. توجه: ظرفیت جریان برای هادی مسی است؛ برای آلومینیومی حدود ۲۰-۳۰% کمتر است. همچنین، برای مسافت‌های طولانی، سایز بزرگ‌تر انتخاب شود تا افت ولتاژ کمتر از ۳-۵% باشد.

نکات جدول:

• سیم افشان: انعطاف‌پذیر، مناسب برای اتصالات متحرک (مانند کابل‌های لوازم برقی).
• سیم مفتول: سخت‌تر، برای سیم‌کشی ثابت (توکار).
• کابل NYY: عایق PVC/YAF، مناسب برای دفن در خاک.
• کابل XLPE: عایق پلی‌اتیلن، برای ولتاژهای بالا و محیط‌های مرطوب.
• ظرفیت‌ها تقریبی هستند؛ برای محاسبات دقیق، از نرم‌افزارهایی مانند ETAP یا جداول IEC 60364 استفاده کنید.

عوامل مؤثر در انتخاب سایز سیم و کابل برق مناسب پروژه

انتخاب سایز سیم یا کابل فقط به جریان بستگی ندارد؛ چندین عامل فنی باید همزمان در نظر گرفته شوند تا سیستم ایمن و کارآمد باشد:

1. جریان بار (حداکثر آمپر مصرفی):
   جریان عبوری از سیم نباید از ظرفیت آن بیشتر باشد، وگرنه سیم داغ شده و عایق ذوب می‌شود.
   مثال: یک پریز خانگی استاندارد ۱۶ آمپر است (برای وسایلی مثل کتری برقی). سایز ۲.۵ mm² مسی توکار تا ۲۰ آمپر تحمل دارد، پس کافی است. اما اگر دو وسیله ۱۰ آمپری همزمان وصل شوند، بهتر است سایز ۴ mm² انتخاب کنید.
2. طول مسیر:
   هرچه مسیر طولانی‌تر، مقاومت الکتریکی بیشتر و افت ولتاژ (ΔV) بالاتر می‌رود. افت ولتاژ نباید بیش از ۳-۵% باشد (مثلاً در ۲۲۰ ولت، حداکثر ۶-۱۱ ولت).
   فرمول ساده: ΔV = I × R × L
   (I: جریان، R: مقاومت اهم بر کیلومتر، L: طول به کیلومتر).
   مثال: برای ۵۰ متر کابل با جریان ۲۰ آمپر، اگر افت ولتاژ بیش از ۵% شد، سایز را از ۲.۵ به ۴ mm² افزایش دهید.
3. نوع نصب (توکار یا روکار):
   در نصب توکار (داخل دیوار یا لوله)، گرما سخت‌تر دفع می‌شود، پس ظرفیت جریان کمتر است. روکار (در هوا یا سینی کابل) خنک‌تر می‌ماند و ظرفیت بالاتری دارد.
   مثال: سیم ۱.۵ mm² توکار ۱۶ آمپر، اما روکار ۲۰ آمپر تحمل می‌کند.
4. دما و محیط:
   دمای بالا (بالای ۳۰ درجه) یا رطوبت، رسانایی را کاهش می‌دهد. در محیط‌های گرم (مثل موتورخانه) یا مرطوب (کنار دریا)، سایز ۱-۲ درجه بزرگ‌تر انتخاب کنید.
   مثال: در تابستان تهران (۴۰ درجه)، برای یک مدار ۲۰ آمپری به جای ۲.۵ mm²، از ۴ mm² استفاده کنید تا از داغ شدن جلوگیری شود.
5. ولتاژ:
   برای ولتاژهای خانگی (۲۲۰/۳۸۰ ولت)، کابل‌های PVC کافی است. اما برای ولتاژ بالای ۱ کیلوولت (مثل پست‌های برق)، کابل‌های XLPE با عایق قوی‌تر لازم است تا از نشتی یا جرقه جلوگیری شود.
   مثال: کابل ۱۲۰ mm² XLPE برای خط ۲۰ کیلوولت.
6. استاندارد و رنگ‌بندی:
   در ایران، سیم و کابل باید علامت ISIRI (استاندارد ملی) داشته باشند تا کیفیت تضمین شود. رنگ‌بندی استاندارد:
7. آبی: نول (Neutral)
8. قهوه‌ای/مشکی: فاز (Phase)
9. سبز-زرد: ارت (Ground)
   مثال: در یک کابل سه‌رشته، اگر رنگ‌ها رعایت نشود، خطر برق‌گرفتگی یا اتصالی افزایش می‌یابد.

کاربردهای سیم و کابل برق بر اساس سایز

سایزها را می‌توان به سه دسته تقسیم کرد تا انتخاب آسان‌تر شود:

1. سایزهای کوچک (زیر ۱.۵ mm²):
   برای جریان‌های خیلی کم و مدارهای حساس. مقاومت بالا، اما گرمای کمی تولید می‌کنند.
   مثال عملی: سیم ۰.۵ mm² افشان برای زنگ درب آپارتمان (جریان کمتر از ۱ آمپر) یا مدار کنترل هوشمند خانه.
2. سایزهای متوسط (۱.۵-۱۰ mm²):
   پرکاربردترین در ساختمان‌سازی. تعادل بین هزینه و ظرفیت.
   مثال عملی: کابل ۲.۵ mm² برای کولر گازی ۱۸۰۰۰ BTU (جریان حدود ۸-۱۰ آمپر) یا سیم‌کشی پریزهای آشپزخانه.
3. سایزهای بزرگ (بالای ۱۶ mm²):
   برای بارهای سنگین و صنعتی. مقاومت کم، افت ولتاژ ناچیز.
   مثال عملی: کابل ۵۰ mm² مسی برای آسانسور ۸ نفره (جریان لحظه‌ای تا ۴۰ آمپر) یا خط اصلی تابلو برق یک کارگاه.
4. کابل‌های خودنگهدار:
   کابل‌های هوایی با روکش عایق که نیازی به تیر یا عایق جداگانه ندارند. سبک و مقاوم در برابر باد و باران.
   مثال عملی: سایز ۱۶-۵۰ mm² برای روشنایی خیابان یا انتقال برق به ویلا در مناطق روستایی.

توصیه‌های ایمنی در استفاده از سیم و کابل برق

ایمنی اولویت اول است؛ یک اشتباه کوچک می‌تواند آتش‌سوزی یا برق‌گرفتگی ایجاد کند:

1. همیشه از سایز بزرگ‌تر برای حاشیه ایمنی استفاده کنید (مثلاً ۲۰% بیشتر از بار محاسبه‌شده):
   دلیل: بار واقعی ممکن است بیشتر شود (مثل اضافه کردن وسیله جدید) یا شرایط بدتر (گرمای تابستان).
   مثال: برای بار ۲۰ آمپر، به جای ۲.۵ mm²، ۴ mm² انتخاب کنید.
2. برای محاسبات دقیق، از مهندس برق یا ابزارهای آنلاین (مانند محاسبه‌گر افت ولتاژ) کمک بگیرید:
   دلیل: حدس زدن خطرناک است. ابزارهایی مثل سایت‌های مهندسی یا اپلیکیشن‌ها، بر اساس استاندارد IEC محاسبه می‌کنند.
3. سیم و کابل‌ها را از برندهای معتبر (مانند سیمکو، نکسان) بخرید و بررسی کنید:
   دلیل: محصولات بی‌کیفیت زود داغ می‌شوند یا عایق‌شان ترک می‌خورد. بررسی سالانه (چک دما با دست یا دوربین حرارتی) از خرابی جلوگیری می‌کند.
4. در صورت دفن در خاک، عمق حداقل ۷۰ سانتی‌متر و بستر ماسه‌ای لازم است:
   دلیل: جلوگیری از آسیب مکانیکی (مثل بیل مکانیکی) و خوردگی. نوار هشدار زرد بالای کابل الزامی است.

جمع‌بندی نهایی

انتخاب سایز مناسب سیم و کابل برق، کلید ایمنی، کارایی و صرفه‌جویی در سیستم الکتریکی شماست.

• برای مصارف خانگی و روشنایی: از سیم‌های ۱.۵ تا ۲.۵ mm² (مسی، افشان یا مفتول) استفاده کنید.
• برای لوازم پرمصرف (کولر، ماشین لباسشویی): کابل‌های ۴ تا ۶ mm² با ارت ضروری است.
• برای خطوط اصلی و صنعتی: کابل‌های NYY یا XLPE از ۱۰ mm² به بالا را انتخاب کنید.
• همیشه مسی را ترجیح دهید مگر در مسافت‌های طولانی که آلومینیومی اقتصادی‌تر است.

قانون طلایی: سایز بزرگ‌تر = ایمنی بیشتر + افت ولتاژ کمتر + عمر طولانی‌تر.

هرگز بر اساس حدس انتخاب نکنید؛ محاسبه بار (آمپر)، طول مسیر و شرایط محیطی را به مهندس برق بسپارید. با رعایت این نکات، سیستم برقی شما ایمن، پایدار و بهینه خواهد بود.
