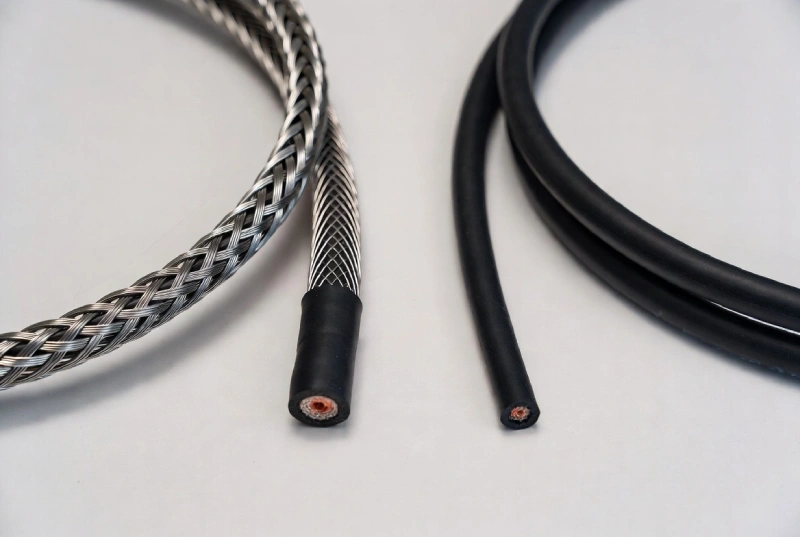

مقایسه جامع کابل نسوز سیلیکونی زره‌دار با انواع شیلددار و ساده

کابل‌های نسوز سیلیکونی یکی از پیشرفته‌ترین انواع کابل‌های مقاوم در برابر حرارت و آتش هستند که در صنایع حساس، سیستم‌های اعلام و اطفای حریق، پتروشیمی، فولاد، معادن و حتی ساختمان‌های بلندمرتبه کاربرد گسترده‌ای دارند. روکش سیلیکون رابر این کابل‌ها امکان کارکرد در دماهای بسیار بالا (از -۶۰ تا +۲۰۰ درجه سانتی‌گراد به طور دائم و تا +۹۵۰ درجه در شرایط آتش‌سوزی کوتاه‌مدت) را فراهم می‌کند. علاوه بر این، این کابل‌ها معمولاً کم‌دود (Low Smoke) و بدون هالوژن (Zero Halogen – LSZH) هستند، یعنی در آتش‌سوزی گازهای سمی و خورنده تولید نمی‌کنند که این ویژگی برای ایمنی جان افراد و تجهیزات الکترونیکی حیاتی است.

انواع سیم و کابل نسوز سیلیکونی بر اساس لایه‌های حفاظتی اضافی به سه دسته اصلی تقسیم می‌شوند: ساده (بدون شیلد یا زره)، شیلددار (با لایه محافظ الکترومغناطیسی) و زره‌دار (آرموردار – با لایه محافظ مکانیکی). انتخاب بین این انواع بستگی به محیط نصب، سطح خطر، بودجه و الزامات استانداردهای آتش‌نشانی دارد. در این مقاله جامع، هر بخش را با جزئیات فنی، مزایا، معایب، کاربردهای واقعی، مقایسه قیمت، استانداردهای مرتبط و نکات اجرایی بررسی می‌کنیم تا مهندسان، پیمانکاران و خریداران بتوانند تصمیم‌گیری آگاهانه‌ای داشته باشند.

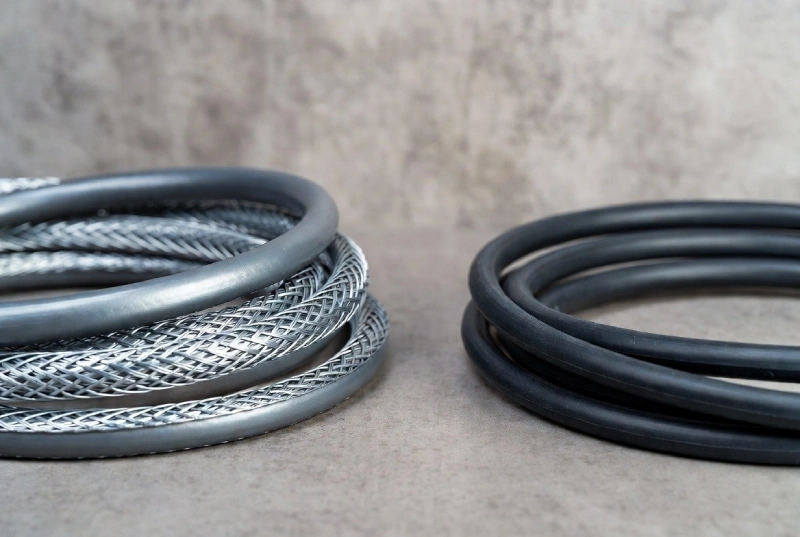

ساختار کلی کابل‌های نسوز سیلیکونی و تفاوت‌های اساسی با کابل های ساده

همه کابل‌های نسوز سیلیکونی از اجزای مشترکی تشکیل شده‌اند:

• هادی: معمولاً مس قلع‌اندود (برای جلوگیری از اکسیداسیون) با کلاس افشان (کلاس ۵) یا مفتولی (کلاس ۱/۲).
• عایق: سیلیکون رابر خالص یا ترکیبات ویژه که انعطاف‌پذیری و مقاومت حرارتی بالایی دارد.
• روکش خارجی: سیلیکون رابر یا LSZH که رنگ آن اغلب قرمز یا نارنجی است تا به عنوان کابل اعلام حریق شناسایی شود.

تفاوت اصلی در لایه‌های اضافی است که حفاظت‌های متفاوتی ارائه می‌دهند:

کابل نسوز سیلیکونی ساده این نوع ساده‌ترین ساختار را دارد و هیچ لایه حفاظتی اضافی مانند شیلد یا زره ندارد. ساختار آن به صورت هادی مسی → عایق سیلیکونی → روکش سیلیکونی است. وزن سبک، قطر کم و انعطاف‌پذیری بسیار بالا از ویژگی‌های بارز آن است. این کابل برای محیط‌هایی که خطر مکانیکی یا نویز الکترومغناطیسی پایین است، طراحی شده و نصب آن سریع و آسان است.

کابل نسوز سیلیکونی شیلددار در این نوع، یک لایه فویل آلومینیومی به همراه بافت مسی (شیلد) بین عایق و روکش قرار می‌گیرد. این لایه مانند یک قفس فارادی عمل می‌کند و نویز الکترومغناطیسی (EMI) و تداخل رادیویی (RFI) را تا ۹۵ درصد کاهش می‌دهد. ساختار کامل: هادی → عایق سیلیکونی → فویل آلومینیوم + شیلد مسی → روکش سیلیکونی. این نوع کمی ضخیم‌تر و سنگین‌تر از نوع ساده است اما همچنان انعطاف‌پذیر باقی می‌ماند.

کابل نسوز سیلیکونی زره‌دار (آرموردار) این پیشرفته‌ترین نوع است که علاوه بر شیلد (در بسیاری از مدل‌ها)، یک لایه زره فولادی گالوانیزه (SWA – Steel Wire Armour) یا نواری (STA – Steel Tape Armour) اضافه می‌شود. ساختار: هادی → عایق سیلیکونی → (شیلد اختیاری) → زره فولادی → روکش نهایی PVC یا سیلیکونی. زره‌دار سنگین‌ترین و مقاوم‌ترین در برابر فشار مکانیکی، ضربه، جوندگان و حتی انفجارهای کوچک است.

مزایا و معایب کابل نسوز سیلیکونی ساده

مزایا:

• انعطاف‌پذیری فوق‌العاده بالا: به راحتی در مسیرهای پیچیده و تنگ خم می‌شود، که نصب در سینی کابل یا لوله‌های توکار را آسان می‌کند.
• وزن و قطر کم: حمل و نقل ارزان‌تر، نیاز به فضای کمتر در کانال‌ها.
• قیمت اقتصادی: ارزان‌ترین نوع (۱۵ تا ۳۰ هزار تومان به ازای متر برای سایزهای رایج مانند ۱.۵×۲).
• مقاومت حرارتی و شیمیایی عالی: تحمل روغن، اسید، UV و رطوبت بدون نیاز به لایه اضافی.
• نصب سریع: زمان و هزینه نیروی کار کمتر.

معایب:

• حساسیت به نویز الکترومغناطیسی: در کنار کابل‌های قدرت یا موتورها ممکن است سیگنال مختل شود و آلارم کاذب ایجاد کند.
• حفاظت مکانیکی ضعیف: در برابر ضربه، فشار یا جوندگان آسیب‌پذیر است.
• کاربرد محدود: فقط در محیط‌های آرام و داخلی توصیه می‌شود.

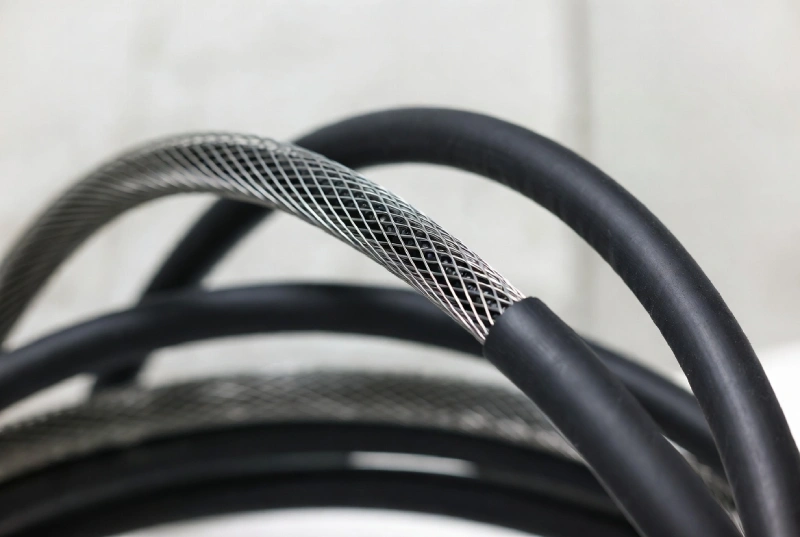

مزایا و معایب کابل نسوز سیلیکونی شیلددار

مزایا:

• حفاظت عالی در برابر نویز: ایده‌آل برای سیستم‌های اعلام حریق که حساسیت بالایی به تداخل دارند (جلوگیری از آلارم کاذب تا ۹۹ درصد در برخی تست‌ها).
• تعادل خوب بین انعطاف و حفاظت: همچنان انعطاف‌پذیر اما مقاوم‌تر از نوع ساده.
• عمر طولانی در محیط‌های پرنویز: مانند بیمارستان‌ها، دیتاسنترها و کارخانجات با تجهیزات الکترونیکی.
• استاندارد الزامی برای اعلام حریق: در اکثر وندورلیست‌های آتش‌نشانی ایران (مانند تهران) شیلددار الزامی است.
• قیمت متوسط: حدود ۳۰ تا ۵۰ هزار تومان به ازای متر.

معایب:

• کمی سنگین‌تر و گران‌تر از ساده: هزینه اضافی برای شیلد.
• حفاظت مکانیکی متوسط: همچنان در برابر ضربه‌های شدید آسیب‌پذیر است.
• نصب کمی پیچیده‌تر: نیاز به اتصال درست شیلد به زمین (Earthing) برای عملکرد بهینه.

مزایا و معایب کابل نسوز سیلیکونی زره‌دار

مزایا:

• حفاظت مکانیکی بی‌نظیر: مقاوم در برابر فشارهای بالا (تا چند تن)، ضربه، جوندگان، حفاری و حتی شرایط انفجاری (در مدل‌های خاص).
• مناسب برای دفن مستقیم در زمین: بدون نیاز به لوله یا کانال اضافی.
• حفاظت ترکیبی: اگر شیلددار هم باشد، همزمان نویز و مکانیکی را پوشش می‌دهد.
• دوام در محیط‌های خشن: صنایع پتروشیمی، معادن، تونل‌ها و نیروگاه‌ها.
• استانداردهای سخت‌گیرانه: اغلب با BS 6387 CWZ (آتش + آب + ضربه) سازگار است.

معایب:

• انعطاف‌پذیری پایین: خم شدن سخت‌تر، نیاز به شعاع خم بزرگ‌تر.
• وزن و قطر زیاد: حمل سخت، نیاز به سینی یا تکیه‌گاه قوی‌تر.
• قیمت بالا: ۵۰ تا ۱۰۰ هزار تومان به ازای متر یا بیشتر، بسته به نوع زره.
• نصب پیچیده و گران: نیاز به ابزارهای خاص و نیروی متخصص.

کاربردهای عملی هر نوع کابل نسوز و ساده

کاربرد کابل ساده

در پروژه‌های مسکونی یا تجاری سبک که نویز کم است، مانند سیم‌کشی داخلی سیستم‌های روشنایی اضطراری، کنترل آسانسورهای کوچک یا سیستم‌های تهویه ساده. مثلاً در آپارتمان‌های معمولی، جایی که کابل در لوله توکار قرار می‌گیرد و خطر مکانیکی وجود ندارد.

کاربرد کابل شیلددار

الزامی در سیستم‌های اعلام حریق ساختمان‌های بلندمرتبه، بیمارستان‌ها، مدارس و مراکز داده. برای مثال، در بیمارستان‌های بزرگ تهران، شیلددار استفاده می‌شود تا سیگنال دتکتورها تحت تأثیر تجهیزات پزشکی قرار نگیرد. همچنین در کارخانجاتی که موتورهای الکتریکی زیاد دارند.

کاربرد کابل زره‌دار

در صنایع سنگین مانند پالایشگاه‌های نفت و گاز، معادن زیرزمینی، تونل‌های مترو و نیروگاه‌ها. مثلاً در پروژه‌های پتروشیمی عسلویه، زره‌دار برای مسیرهای خارجی یا دفن در زمین استفاده می‌شود تا در برابر ماشین‌آلات سنگین و شرایط محیطی مقاوم باشد.

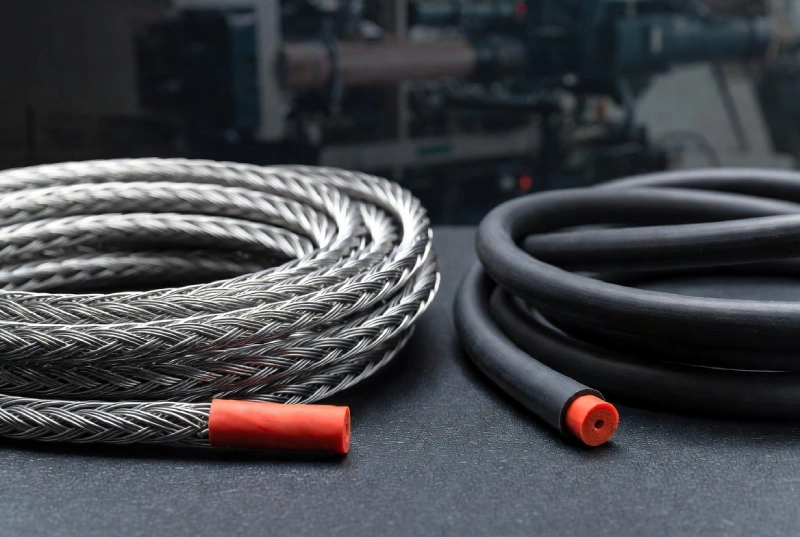

مشخصات فنی و استانداردهای مرتبط با انواع کابل برق

همه انواع ولتاژ نامی ۳۰۰/۵۰۰ یا ۶۰۰/۱۰۰۰ ولت دارند و استانداردهای مشترکی مانند IEC 60331 (حفظ مدار در شعله)، IEC 60754 (بدون هالوژن) و IEC 61034 (کم‌دود) را رعایت می‌کنند.

• ساده: تمرکز روی مقاومت حرارتی پایه.
• شیلددار: اضافه شدن IEC 60228 برای شیلد و کاهش نویز.
• زره‌دار: اغلب BS 6387 CWZ یا IEC 60332-3 برای مقاومت مکانیکی.

در ایران، برندهایی مانند یاقوت البرز، آگر البرز، سیلی‌دی و خراسان افشارنژاد همه انواع را تولید می‌کنند و تاییدیه آتش‌نشانی دارند.

مقایسه قیمت انواع کابل برق نسوز و ساده

• ساده: ارزان‌ترین، مناسب پروژه‌های بودجه محدود.
• شیلددار: حدود ۵۰-۷۰ درصد گران‌تر از ساده، اما ارزش افزوده در ایمنی سیگنال.
• زره‌دار: ۲ تا ۳ برابر ساده، اما در بلندمدت با کاهش هزینه‌های تعمیر و نگهداری جبران می‌شود.

در پروژه‌های بزرگ، انتخاب اشتباه می‌تواند میلیون‌ها تومان خسارت ایجاد کند.

برای شیلددار، اتصال درست شیلد به زمین الزامی است. برای زره‌دار، از گلندهای مخصوص استفاده کنید تا زره به درستی زمین شود. همیشه از ابزارهای استاندارد برای برش و اتصال استفاده کنید تا عایق سیلیکونی آسیب نبیند.

جمع‌بندی: کدام نوع کابل نسوز سیلیکونی را انتخاب کنیم؟

در نهایت، انتخاب بین کابل نسوز سیلیکونی ساده، شیلددار و زره‌دار بستگی به اولویت‌های پروژه دارد. اگر بودجه محدود و محیط آرام است، نوع ساده کافی و اقتصادی است. برای سیستم‌های حساس اعلام حریق که نویز مسئله اصلی است، شیلددار بهترین و اغلب الزامی‌ترین گزینه است و تعادل عالی بین هزینه و عملکرد ارائه می‌دهد. اما در محیط‌های صنعتی خشن، پرخطر و خارجی، زره‌دار بدون شک انتخاب برتر و ایمن‌ترین است، حتی با هزینه بالاتر، زیرا حفاظت مکانیکی آن می‌تواند از خسارات جانی و مالی عظیم جلوگیری کند.

در ایران، با توجه به پیشرفت برندهای داخلی مانند یاقوت و آگر، کیفیت محصولات ایرانی با استانداردهای جهانی رقابت می‌کند و قیمت مناسب‌تری دارد. همیشه لیست وندور آتش‌نشانی تهران را چک کنید و از نمایندگی‌های معتبر خرید نمایید. انتخاب درست نه تنها ایمنی را تضمین می‌کند، بلکه در بلندمدت صرفه‌جویی اقتصادی قابل توجهی به همراه دارد. اگر پروژه خاصی دارید، با ارائه جزئیات محیط و کاربرد، می‌توان پیشنهاد دقیق‌تری ارائه داد.
