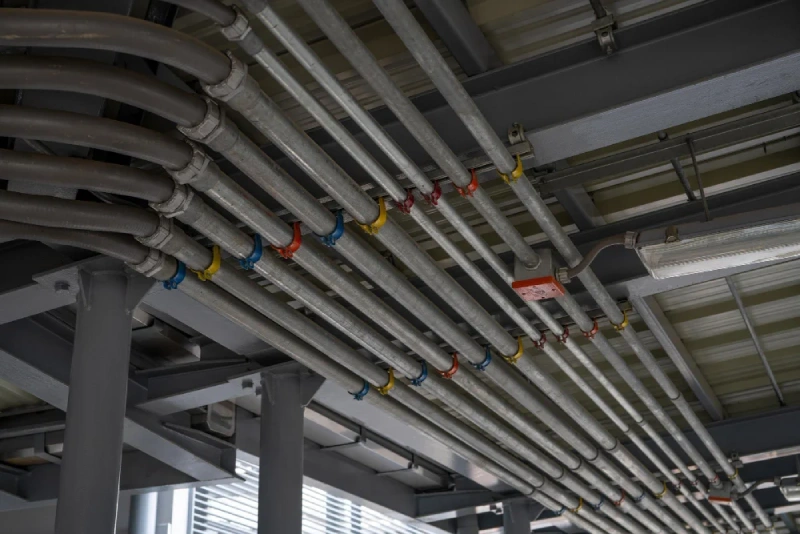

چگونه لوله و اتصالات برق مناسب برای پروژه خود انتخاب کنیم؟
انتخاب لوله و اتصالات برق مناسب برای پروژههای برق یکی از مهمترین مراحل در طراحی و اجرای سیستمهای الکتریکی است. لولههای برق نهتنها وظیفه محافظت از کابلها و سیمها را بر عهده دارند، بلکه نقش مهمی در ایمنی، طول عمر سیستم و انطباق با استانداردهای ساختمانی ایفا میکنند. در این مقاله، به بررسی انواع لوله و اتصالات برق، معیارهای انتخاب لوله مناسب، استانداردها، و نکات کلیدی برای اجرای یک پروژه موفق میپردازیم. هدف این است که اطلاعات جامعی در اختیار شما قرار دهیم تا بتوانید بهترین تصمیم را برای پروژه خود بگیرید.
اهمیت انتخاب لوله مناسب در پروژههای برق ساختمانی
لولههای برق بهعنوان یک سیستم محافظتی برای کابلها و سیمهای الکتریکی عمل میکنند. این لولهها از کابلها در برابر آسیبهای فیزیکی، رطوبت، مواد شیمیایی، حرارت و سایر عوامل محیطی محافظت میکنند. انتخاب نادرست لوله میتواند منجر به مشکلات زیر شود:
- خطر آتشسوزی: استفاده از لولههای غیراستاندارد یا نامناسب ممکن است در برابر حرارت یا جرقه مقاومت کافی نداشته باشد.
- آسیب به کابلها: لولههای بیکیفیت ممکن است در اثر فشار یا ضربه شکسته شوند و به کابلها آسیب برسانند.
- هزینههای اضافی: انتخاب لوله نامناسب ممکن است نیاز به تعمیرات یا تعویض زودهنگام داشته باشد.
- عدم انطباق با استانداردها: عدم رعایت استانداردهای محلی یا بینالمللی میتواند منجر به رد پروژه توسط بازرسان ساختمانی شود.
بنابراین، انتخاب لوله مناسب نهتنها به عملکرد سیستم الکتریکی کمک میکند، بلکه ایمنی و پایداری پروژه را تضمین میکند.
معرفی انواع لولههای برق
برای انتخاب لوله مناسب، ابتدا باید با انواع لولههای موجود در بازار آشنا شوید. هر نوع لوله ویژگیها و کاربردهای خاص خود را دارد. در ادامه، انواع اصلی لولههای برق را بررسی میکنیم:
لولههای برق فلزی
لولههای فلزی به دلیل استحکام بالا و مقاومت در برابر شرایط سخت، در بسیاری از پروژهها مورد استفاده قرار میگیرند. انواع اصلی آنها عبارتاند از:
- لولههای فولادی گالوانیزه (Galvanized Steel Conduit): این لولهها از فولاد با روکش روی ساخته شدهاند و در برابر زنگزدگی مقاوماند. مناسب برای محیطهای صنعتی و outdoor.
- لولههای آلومینیومی: سبکتر از فولاد و مقاوم در برابر خوردگی. برای پروژههایی که وزن کمتر اهمیت دارد مناسباند.
- لولههای EMT (Electrical Metallic Tubing): این لولهها نازکتر از لولههای برق گالوانیزه هستند و برای کاربردهای داخلی و محیطهای خشک مناسباند.
مزایا استفاده از لوله های برق فلزی
- مقاومت بالا در برابر ضربه و فشار.
- محافظت عالی در برابر تداخلات الکترومغناطیسی (EMI).
- مناسب برای محیطهای صنعتی و تجاری.
لولههای برق پی وی سی و پلیاتیلن
لولههای غیرفلزی، بهویژه لولههای برق PVC و پلیاتیلن، به دلیل قیمت مناسب و نصب آسان در پروژههای مسکونی و تجاری محبوباند.
- لولههای PVC (Polyvinyl Chloride): سبک، مقاوم در برابر رطوبت و مواد شیمیایی، و مناسب برای نصب در محیطهای مرطوب یا زیرزمین.
- لولههای پلیاتیلن (HDPE): انعطافپذیر و مقاوم در برابر ضربه، مناسب برای کاربردهای زیرزمینی و کابلکشی طولانی.
- لولههای فلکسیبل (Flexible Non-Metallic Conduit): برای مکانهایی که نیاز به انعطافپذیری بالا دارند، مانند اتصالات موتورها یا تجهیزات متحرک.
مزایا استفاده از لولههای پی وی سی و پلیاتیلن
- قیمت اقتصادی.
- نصب آسان و سریع.
- مقاومت در برابر خوردگی و رطوبت.
لولههای برق فلکسیبل (انعطافپذیر)
لولههای فلکسیبل، چه فلزی و چه غیرفلزی، برای مکانهایی که نیاز به خمیدگی یا حرکت دارند مناسباند.
- لولههای فلکسیبل فلزی (Flexible Metal Conduit): برای محیطهای خشک و کاربردهای صنعتی.
- لولههای فلکسیبل پلاستیکی: برای محیطهای مرطوب و کاربردهای سبک.
مزایا استفاده از لولههای برق فلکسیبل (انعطافپذیر)
- انعطافپذیری بالا برای نصب در مسیرهای پیچیده.
- مناسب برای اتصالات تجهیزات متحرک
معیارهای انتخاب لوله برق مناسب
برای انتخاب لوله مناسب، باید چندین عامل را در نظر بگیرید. در ادامه، معیارهای کلیدی را بررسی میکنیم:
نوع پروژه و کاربرد
نوع پروژه شما (مسکونی، تجاری، صنعتی) تأثیر زیادی بر انتخاب لوله دارد. برای مثال:
- پروژههای مسکونی: لولههای PVC یا EMT به دلیل هزینه کم و نصب آسان مناسباند.
- پروژههای صنعتی: لولههای فلزی گالوانیزه یا آلومینیومی به دلیل مقاومت بالا توصیه میشوند.
- پروژههای زیرزمینی: لولههای PVC یا HDPE به دلیل مقاومت در برابر رطوبت و خوردگی ایدهآلاند.
شرایط محیطی
محیط نصب لولهها نقش مهمی در انتخاب نوع آنها دارد:
- رطوبت: در محیطهای مرطوب (مانند زیرزمین یا مناطق ساحلی)، لولههای PVC یا گالوانیزه مناسباند.
- دمای بالا یا پایین: لولههای فلزی در دماهای بالا مقاومت بهتری دارند، در حالی که PVC در دماهای پایین شکننده میشود.
- مواد شیمیایی: در محیطهای صنعتی با مواد شیمیایی، لولههای PVC یا HDPE مقاومترند.
استانداردها و مقررات
هر کشور یا منطقه استانداردهای خاص خود را برای لولههای برق دارد. در ایران، استانداردهای ملی (ISIRI) و استانداردهای بینالمللی مانند NEC (National Electrical Code) باید رعایت شوند. اطمینان حاصل کنید که لولههای انتخابی شما:
- دارای تأییدیه استاندارد هستند.
- با نوع کابلها و سیستم الکتریکی پروژه سازگارند.
- برای نوع نصب (داخلی، خارجی، زیرزمینی) مناسباند.
ظرفیت و اندازه لوله
لولهها باید ظرفیت کافی برای جای دادن کابلها داشته باشند. طبق استاندارد، حداکثر 40 درصد از فضای داخلی لوله باید توسط کابلها اشغال شود تا از گرمای بیش از حد و مشکل در نصب جلوگیری شود. برای محاسبه اندازه لوله:
- تعداد و قطر کابلها را مشخص کنید.
- از جداول استاندارد (مانند NEC) برای انتخاب قطر مناسب لوله استفاده کنید.
بودجه پروژه
هزینه یکی از عوامل تعیینکننده در انتخاب لوله است. لولههای PVC معمولاً ارزانتر از لولههای فلزی هستند، اما در پروژههای حساس، سرمایهگذاری روی لولههای فلزی میتواند هزینههای تعمیرات آینده را کاهش دهد.
نیاز به محافظت در برابر EMI
در محیطهایی با تجهیزات الکترونیکی حساس، تداخلات الکترومغناطیسی (EMI) میتوانند مشکلساز شوند. لولههای فلزی به دلیل خاصیت محافظتی در برابر EMI برای این محیطها مناسبترند.
نکات اجرایی در نصب لولههای برق
پس از انتخاب لوله مناسب، اجرای صحیح نصب نیز اهمیت دارد. در ادامه، نکات کلیدی برای نصب لولهها را بررسی میکنیم:
برنامهریزی مسیر لولهکشی
- مسیر لولهها را با توجه به نقشههای الکتریکی طراحی کنید.
- از خمهای تند (بیش از 90 درجه) اجتناب کنید، زیرا میتوانند به کابلها آسیب برسانند.
- فاصله مناسب بین لولهها و سایر تأسیسات (مانند لولههای آب یا گاز) را رعایت کنید.
استفاده از اتصالات برق مناسب
اتصالات (مانند زانویی، کوپلینگ، و جعبهتقسیم) باید با نوع لوله سازگار باشند. برای مثال:
- برای لولههای PVC از اتصالات پلاستیکی و چسب مخصوص استفاده کنید.
- برای لولههای فلزی، از اتصالات فلزی با رزوه یا گیره استفاده کنید.

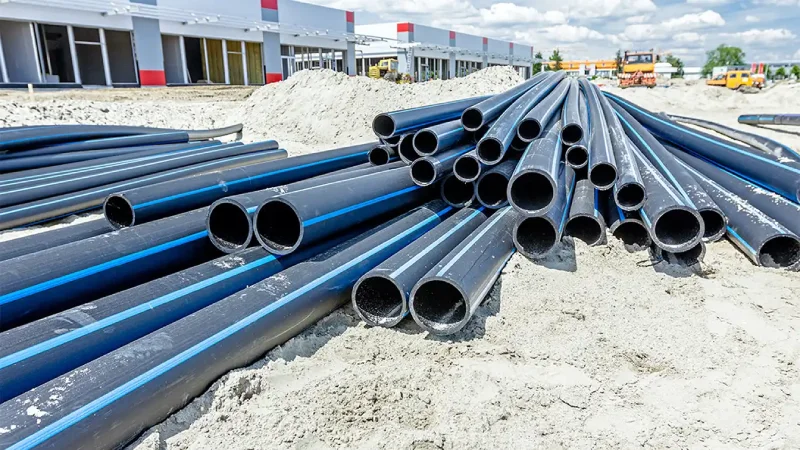

محافظت در برابر آسیبهای فیزیکی
- در مکانهای پرتردد یا در معرض ضربه، از لولههای مقاومتر (مانند گالوانیزه) استفاده کنید.
- لولههای زیرزمینی را در عمق مناسب (طبق استاندارد) نصب کنید و از پوشش محافظ (مانند ماسه یا بتن) استفاده کنید.
تست و بازرسی لوله برق
- پس از نصب، سیستم را از نظر اتصالات، خمها، و محافظت کابلها بررسی کنید.
- تستهای الکتریکی (مانند تست مقاومت عایقی) را انجام دهید تا از عملکرد صحیح سیستم مطمئن شوید.
مقایسه لولههای فلزی و غیرفلزی
برای تصمیمگیری بهتر، در جدول زیر مقایسهای بین لولههای فلزی و غیرفلزی ارائه شده است:
| معیار | لولههای فلزی | لولههای غیرفلزی (PVC) |
| هزینه | گرانتر | ارزانتر |
| وزن | سنگینتر | سبکتر |
| مقاومت در برابر ضربه | بالا | متوسط تا پایین |
| مقاومت در برابر رطوبت | متوسط (نیاز به روکش گالوانیزه) | بالا |
| محافظت در برابر EMI | عالی | ندارد |
| نصب | نیاز به ابزارهای خاص | آسان و سریع |
| کاربرد | صنعتی، تجاری، محیطهای خشک | مسکونی، زیرزمینی، محیطهای مرطوب |
توصیههای نهایی
انتخاب لوله مناسب برای پروژه برق نیازمند بررسی دقیق نیازها، شرایط محیطی، و استانداردها است. در ادامه، چند توصیه کلی ارائه میشود:
- مشاوره با متخصصان: اگر تجربه کافی ندارید، با مهندسان برق یا پیمانکاران مشورت کنید.
- استفاده از محصولات باکیفیت: از برندهای معتبر و دارای استاندارد خرید کنید.
- برنامهریزی دقیق: پیش از خرید، نقشهکشی و محاسبات لازم را انجام دهید.
- توجه به آینده: اگر احتمال گسترش سیستم الکتریکی در آینده وجود دارد، لولههایی با ظرفیت بیشتر انتخاب کنید.
نتیجهگیری
انتخاب لوله و اتصالات برق مناسب، پایه و اساس یک سیستم الکتریکی ایمن و کارآمد است. با در نظر گرفتن نوع پروژه، شرایط محیطی، استانداردها، و بودجه، میتوانید بهترین گزینه را انتخاب کنید. لولههای فلزی برای محیطهای صنعتی و لولههای PVC برای پروژههای مسکونی و زیرزمینی معمولاً انتخابهای محبوبی هستند. با رعایت نکات اجرایی و استفاده از محصولات باکیفیت، میتوانید پروژهای ایمن، پایدار و مطابق با استانداردها اجرا کنید.
این مقاله با هدف ارائه اطلاعات جامع و کاربردی نوشته شده است. امیدواریم این راهنما به شما در انتخاب لوله مناسب برای پروژهتان کمک کند. اگر سؤال یا نیاز به اطلاعات بیشتری دارید، با متخصصان ما تماس بگیرید یا در بخش نظرات سؤال خود را مطرح کنید.
